Verkabelung & Standortwahl

Die Positionierung und Verkabelung des Rechners, der den Reinraum-Arbeitsplatz versorgt, sind entscheidend für einen störungsfreien Betrieb von SteriBase®.

​

Je nach räumlicher Situation, Werkbank, Reinraumkonzept und IT-Umgebung bieten sich unterschiedliche Lösungen an.

​

Wichtig ist vor allem, dass alle benötigten Geräte zuverlässig angebunden werden können – z. B. Bildschirm, Tastatur, Fußtaster, Waage, Etikettendrucker, Barcode-Scanner oder RFID-Reader.

​

​

🛠️ Tipps für die Praxis

​​​

Bei der Planung sollten folgende Punkte berücksichtigt werden:

​

• USB-Verlängerungen möglichst kurz halten

• USB-Kabel ohne aktive Verstärkung nicht über 5 m verwenden

• bei längeren Strecken aktive USB-Verlängerungen oder geeignete Extender einsetzen

• RS232-Verbindungen möglichst direkt oder mit hochwertigen RS232/USB-Adaptern herstellen

• produktionskritische Geräte möglichst nicht drahtlos anbinden

• Kabeldurchführungen und Kabelkanäle bereits beim Kauf bzw. bei der Planung der Werkbank berücksichtigen

• ausreichend Anschlüsse für Waage, Drucker, Fußtaster, Tastatur und Scanner einplanen

​

​

🧊 Rechner direkt an oder in der Nähe der Werkbank



Eine häufig sinnvolle Lösung ist ein lüfterloser Mini-PC mit SSD, der direkt an, in oder hinter der Werkbank platziert wird.

​

Vorteile:

​

• kurze Kabelwege

• direkte Verbindung zu Waage, Etikettendrucker, Fußtaster und Eingabegeräten

• gute Reaktionszeit bei Maus, Tastatur oder Touchpad

• weniger störanfällige Signalwege

• gute Kombination mit einer RDP-Verbindung zu einem Terminalserver



Je nach Reinraumkonzept muss geprüft werden, ob und wo der Rechner platziert werden darf.





🚪 Rechner im Raum hinter der Werkbank



Wenn der Rechner außerhalb des Reinraums oder im Raum hinter der Werkbank steht, können Bildschirm und Eingabegeräte über Kabeldurchführungen angebunden werden.

​

Wichtig:

​

• USB-Kabel sind ohne aktive Verstärkung auf kurze Strecken begrenzt

• aktive USB-Verlängerungen oder Extender können erforderlich sein

• die Werkbank sollte geeignete Kabeldurchführungen oder Kabelkanäle bieten

• Waage, Fußtaster, Scanner und Etikettendrucker benötigen stabile Verbindungen zum Rechner

• die Kabelführung sollte Reinigung und Bedienung nicht beeinträchtigen



Auch hier gilt: Kurze und nachvollziehbare Kabelwege sind vorteilhaft.





🏢 Rechner im Serverraum



Eine Platzierung des Rechners im Serverraum kann die zentrale Wartung erleichtern, ist für Reinraum-Arbeitsplätze jedoch häufig problematisch.

​

Nachteile:

​

• große Entfernung zur Reinraum-Hardware

• Signalrückführung für Bildschirm, Tastatur, Maus, Waage, Fußtaster und Etikettendrucker erforderlich

• zusätzliche Hardware wie KVM-Extender oder USB-over-CAT-Lösungen notwendig

• höherer Einrichtungs- und Wartungsaufwand

• zusätzliche Fehlerquellen bei Verbindungsproblemen

• oft höhere Kosten



Solche Lösungen können technisch funktionieren, sind aus unserer Erfahrung jedoch störanfälliger und werden für SteriBase-Reinraum-Arbeitsplätze nicht empfohlen.





🧑‍💻 Alternative: Terminalserver & Thin-Client



Eine gute Alternative ist ein lüfterloser Thin Client oder Mini-PC in Werkbanknähe, der per RDP eine Verbindung zu einem Terminalserver herstellt.

​

Vorteile:

​

• zentrale Wartung am Terminalserver

• lokal nur einfache, wartungsarme Hardware erforderlich

• kurze Kabelwege zu Waage, Etikettendrucker und Eingabegeräten

• geringe lokale Hardwareanforderungen

• gute Eignung für hygienegerechte Arbeitsplätze



Wichtig ist, dass lokale Geräte wie Waage, Etikettendrucker, Fußtaster, Scanner oder RFID-Reader zuverlässig in die RDP-Sitzung eingebunden werden können.





📐 Planung & Kabelführung

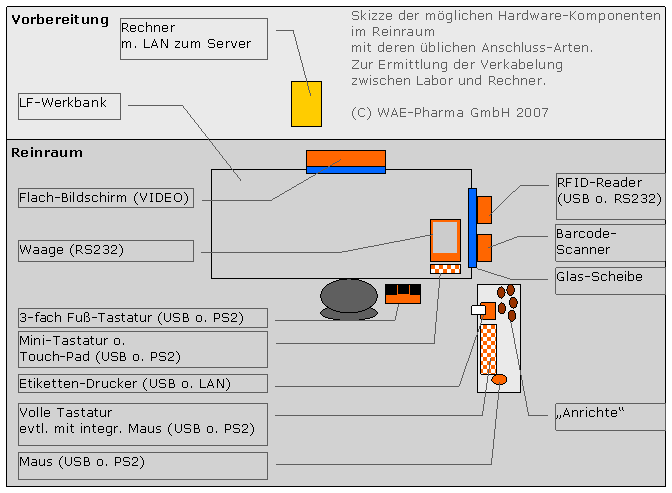

Die Positionierung aller Komponenten sollte frühzeitig geplant werden.

​

Dazu gehören insbesondere:

​

• Rechner oder Thin Client

• Bildschirm

• Tastatur

• Touchpad oder Maus

• Fußtaster

• Waage

• Etikettendrucker

• Barcode-Scanner

• RFID-Reader

• Netzwerkanschluss

• Stromversorgung

• Kabeldurchführungen



Für alle Geräte im Bereich der Werkbank gilt:

​

Eine saubere Kabelführung und stabile Verbindung sind Voraussetzung für eine zuverlässige Produktion.

​

Die Standortwahl beeinflusst nicht nur die Bedienung, sondern auch Wartungsaufwand, Störanfälligkeit und Reinigungsfähigkeit.

​

​
